1.
（ ）對于件小、斷面薄、形狀復(fù)雜的砂芯，常用________埋入芯中作為排氣手段。
A.草繩 B.細(xì)焦炭塊 C.蠟線
D.爐渣
答案 C
2.
（ ）________是制造金屬模樣使用多的一種材料。
A.鋁合金 B.鑄鐵 C.鑄銅
D.銅合金
答案 A
3. （ ）________是砂子的主要成分。
A.石英 B.長石
C.云母 D.鹽類
答案 A
4. （ ）碾制下列造型材料時(shí)間長的是________。
A.鑄鋼用砂 B.鑄鐵用砂 C.涂料
D.鑄造合金用砂
答案 C
5.
（ ）________芯骨大的優(yōu)點(diǎn)是強(qiáng)度高，可以重復(fù)使用。
A.圓鋼 B.鐵絲 C.鑄鐵
D.管子
答案 A
6.
（ ）采用氣割去除澆冒口的方法主要適用于________鑄件。
A.銅合金 B.球墨鑄鐵 C.低合金鋼
D.鋁合金
答案 C
7.
（ ）對外螺紋或內(nèi)螺紋，在剖視或剖面圖中剖面線________。
A.都必須畫到粗實(shí)線 B.都必須畫到細(xì)實(shí)線 C.可畫到粗實(shí)線，也可畫到細(xì)實(shí)線 D.外螺紋畫到粗實(shí)線，內(nèi)螺紋畫到細(xì)實(shí)線
答案 A
8.
（ ）以下四個(gè)溫度值，________接近于鋁的熔點(diǎn)。
A.700℃ B.1000℃ C.1300℃ D.1500℃
答案 A
9.
（ ）在澆注非鐵合金鑄件與重要的鑄鐵件時(shí)，經(jīng)常采用篩網(wǎng)澆口，其目的是________。
A.調(diào)整金屬液流速 B.減少金屬液沖刷力 C.擋渣
D.排氣
答案 C
10. （ ）下列材料中，________不能作耐磨材料。
A.合金鑄鋼 B.貝氏體球鐵 C.鍛鋼
D.鑄鋁
答案 D
11. （ ）________既能貯存鐵水，使鐵水成分均勻，又能保溫。
A.熔化帶 B.過熱帶 C.爐缸
D.前爐
答案 D
12. （ ）________不影響型砂強(qiáng)度。
A.砂子的顆粒度及形狀 B.型砂的緊實(shí)度 C.型砂的含水量 D.砂子的SiO2含量
答案 D
13. （ ）橢圓柱體體積的近似計(jì)算公式是________。
A.0.5abh B.0.8ddh C.0.8abh
D.0.52ddd
答案 C
14. （ ）________適宜于生產(chǎn)大型鑄件。
A.地坑造型 B.活塊造型 C.假箱造型
D.多箱造型
答案 A
15. （ ）Z145A是________設(shè)備代號。
A.無箱射壓造型機(jī) B.頂箱震壓造型機(jī) C.高壓造型機(jī) D.拋砂機(jī)
答案 B
16. （ ）目測鐵液表面氧化膜時(shí)，________表示鐵水溫度高。
A.鐵液完全被氧化膜覆蓋 B.氧化膜寬度大于10mm C.鐵液表面無氧化膜 D.無氧化膜，并有火頭、白煙出現(xiàn)
答案 D
17. （ ）________型三角帶的截面積小。
A.F B.D C.O
D.A
答案 C
18. （ ）下列各種造型方法中，只有________適宜于大批量生產(chǎn)。
A.機(jī)器造型 B.活塊造型 C.地坑造型
D.挖砂造型
答案 A
19. （ ）砂型舂得太松，鑄件容易產(chǎn)生________缺陷。
A.氣孔 B.脹砂 C.縮孔
D.加渣
答案 B
20. （ ）油光銼刀的銼面上，每10mm長的銼齒數(shù)為________。
A.12齒～34齒 B.30齒～40齒 C.4齒～12齒
D.40齒～50齒
答案 B
21. （ ）鑄造鋁合金的代號是________。
A.HT B.ZAL C.ZCuAl
D.ZL
答案 D
22. （ ）下列傳動效率高的是________。
A.摩擦輪傳動 B.齒輪傳動 C.平型帶傳動
D.螺旋傳動
答案 B
23. （ ）做壓力試驗(yàn)時(shí)，試驗(yàn)壓力一定要超過鑄件工作壓力的________。
A.10％ B.15％ C.20％
D.25％
答案 D
24. （ ）石灰石砂主要缺點(diǎn)是________。
A.熔點(diǎn)低 B.易粘砂 C.價(jià)格高
D.縮沉大
答案 D
25. （ ）骨架模造型是一種很復(fù)雜的造型方法，但是它可以利用若干木條制成的骨架，制造出________。
A.上型、下型 B.上型、芯子
C.下型、砂芯 D.上型、下型、砂芯
答案 D
26. （ ）砂型壓重計(jì)算是根據(jù)總計(jì)算所得抬型力，乘以安全系數(shù)。安全系數(shù)一般取________。
A.0.8～1.0 B.1.0～1.2 C.1.2～1.5
D.1.5～2.0
答案 C
27. （ ）植物油砂的主要工藝性能是________。
A.濕強(qiáng)度高，潰散性好 B.發(fā)氣量少，潰散性好 C.可塑性好，潰散性好 D.干強(qiáng)度高，潰散性好
答案 D
28. （ ）合金元素的總含量小于________的鑄鋼，稱低合金鑄鋼。
A.3％ B.5％ C.7％
D.10％
答案 B
29. （ ）鑄件澆注溫度的高低，對鑄件質(zhì)量影響很大，澆注溫度過高，會使鑄件縮孔增大及________等。
A.產(chǎn)生冷隔 B.澆不足、氣孔 C.晶粒變粗 D.表面產(chǎn)生皺紋
答案 C
30. （ ）帶式輸送機(jī)中，槽形帶在同樣速度和寬度下，生產(chǎn)效率比平帶大________倍。
A.1.0 B.2.0 C.3.0
D.4.0
答案 A
31. （ ）植物油砂的硬化機(jī)理一般認(rèn)為是氧化、聚合的過程。這個(gè)過程大致分為以下三個(gè)階段，即________。
A.揮發(fā)、氧化聚合、膠凝硬化 B.膠凝硬化、氧化聚合、揮發(fā) C.揮發(fā)、膠凝硬化、氧化聚合 D.氧化聚合、膠凝硬化、揮發(fā)
答案 A
32. （ ）鑄件工藝毛重的計(jì)算，除了應(yīng)考慮因工藝需要而增加重量外，還應(yīng)考慮________。
A.漲型量 B.澆、冒口 C.加工余量
D.加工卡頭
答案 A
33. （ ）在澆注時(shí)間內(nèi)，后澆入的鐵液可以不斷地補(bǔ)償一部分液態(tài)金屬的體收縮，這個(gè)補(bǔ)縮量叫鐵液的________。
A.后補(bǔ)量 B.工藝補(bǔ)正量 C.收縮量
D.縮尺
答案 A
34. （ ）熔煉銅合金，為使銅氧化，爐內(nèi)應(yīng)保持________氣氛。
A.弱氧化性 B.弱還原性 C.強(qiáng)氧化性
D.強(qiáng)還原性
答案 C
35. （ ）有一鑄件澆注時(shí)高度為500mm，澆注時(shí)間為20s，則澆注時(shí)型腔內(nèi)金屬液面的上升速度為________。
A.9mm/s B.15mm/s C.25mm/s
D.30mm/s
答案 C
36. （ ）________鑄件，若采用濕型澆注，當(dāng)鑄件壁厚較大時(shí)，容易產(chǎn)生夾砂缺陷。
A.圈類 B.平板類 C.箱體類
D.齒輪類
答案 B
37. （ ）當(dāng)工件上兩個(gè)表面相互間有較高的尺寸精度及位置精度要求時(shí)，應(yīng)________進(jìn)行加工。
A.選擇面積較大的表面作為定位基準(zhǔn) B.反復(fù)地互為定位基準(zhǔn) C.選擇尺寸精度相對較高的表面作為定位基準(zhǔn) D.選擇位置精度相對較高的表面作為定位基準(zhǔn)
答案 B
38. （ ）形成定向凝固的條件是________。
A.金屬液從頂部注入 B.造成由上而下的凝固補(bǔ)縮通道 C.金屬液由底面注入
D.底部放冷鐵
答案 B
39. （ ）預(yù)熱是焊補(bǔ)________鑄件的主要工藝措施。
A.鑄鐵和低碳鋼 B.中碳鋼和灰鑄鐵 C.中碳鋼和高碳鋼 D.鑄鐵和鑄鋼
答案 C
40. （ ）一般鐵合金鑄件落砂時(shí)，鑄件的溫度可以在________℃以下。
A.50 B.100 C.300
D.400
答案 D
41. （ ）提高型、芯的退讓性可減輕鑄件出現(xiàn)________的傾向。
A.氣孔 B.粘砂 C.裂紋
D.縮松
答案 C
42. （ ）鑄鋼件的調(diào)質(zhì)處理熱處理工藝，是指________。
A.高溫雙重退火 B.正火+高溫回火 C.淬火+高溫回火 D.正火+低溫回火
答案 C
43. （ ）高壓造型是用大于________MPa的比壓進(jìn)行壓實(shí)緊砂的一種造型方法。
A.0.086 B.0.132 C.0.473
D.0.689
答案 D
44. （ ）工藝圖上規(guī)定的填砂（舂砂）方向，決定了在鑄件生產(chǎn)過程中的________。
A.芯盒開口方向 B.木模的開邊線 C.砂芯裝配下芯方向 D.鑄件的造型位置
答案 A
45. （ ）( ) 鑄鐵件澆注系統(tǒng)的計(jì)算，首先應(yīng)確定________，然后根據(jù)經(jīng)驗(yàn)比例，確定其它部分截面積。
A.澆口杯截面積 B.包孔直徑 C.直澆道截面積 D.內(nèi)澆道小截面積
答案 D
46. （ ）鑄鋼的鑄造性能特點(diǎn)是________。
A.熔點(diǎn)高、流動性高、收縮大、不易氧化 B.熔點(diǎn)高、流動性差、收縮大、不易氧化 C.熔點(diǎn)高、流動性高、收縮小、易氧化 D.熔點(diǎn)高、流動性差、收縮小、易氧化
答案 D
47. （ ）球墨鑄鐵中碳當(dāng)量接近________時(shí)，流動性好。
A.4.2％～4.6％ B.4.6％～4.8％ C.>4.8％
D.<4.2％
答案 B
48. （ ）水爆清砂時(shí)，鑄件入水溫度過高，鑄件________。
A.不易起爆 B.易產(chǎn)生裂紋 C.水爆效果不好 D.爆炸壓力不足
答案 B
49. （ ）鉛青銅的含錫量，一般應(yīng)控制在________以下。
A.5％ B.10％ C.15％
D.20％
答案 B
50. （ ）大型粘土砂芯的烘干溫度應(yīng)該控制在________。
A.150℃以下 B.200～300℃ C.350～400℃
D.450～600℃
答案 C
51. （ ）鐵素體與________組成的機(jī)械混合物，稱為珠光體。
A.滲碳體 B.萊氏體 C.石墨
D.奧氏體
答案 A
52. （ ）射砂機(jī)儲氣缸的容積，一般規(guī)定應(yīng)為射砂筒容積的________倍。
A.1～3 B.2～4 C.3～5
D.4～6
答案 C
53. （ ）頂桿式造型機(jī)用模板的高度，應(yīng)在頂箱起模后使砂箱的分型面高出模樣高處________mm。
A.1～5 B.5～10 C.10～15
D.15～20
答案 B
54. （ ）目前應(yīng)用無損檢測方法，探測鑄鋼件內(nèi)部缺陷，檢測厚度大的探傷方法是________。
A.γ射線 B.X射線
C.等離子加速器 D.超聲波
答案 D
55. （ ）頂框式造型機(jī)的模底板一般比頂框內(nèi)尺寸小________mm。
A.2～3 B.4～5 C.6～7
D.8～9
答案 B
56. （ ）鑄型的抬型力主要由兩部分組成，即________產(chǎn)生的抬型力和砂芯受到金屬液浮力產(chǎn)生的抬型力。
A.金屬液靜壓力 B.金屬液動壓力 C.鑄件金屬重量 D.鑄件澆冒口重量
答案 A
57. （ ）鑄鋼件上加補(bǔ)貼的作用是________。
A.防止鑄件變形 B.增加鑄件強(qiáng)度 C.便于擋渣和排氣 D.增加冒口的補(bǔ)縮距離
答案 D
58. （ ）影響鑄件產(chǎn)生熱裂缺陷的主要因素是________。
A.合金性質(zhì) B.鑄型類別 C.鑄件結(jié)構(gòu)
D.澆注條件
答案 A
59. （ ）氣力輸送系統(tǒng)中，漏出的空氣量約占輸送空氣量的________。
A.5％～10％ B.15％～20％ C.20％～30％
D.10％～15％
答案 B
60. （ ）橫澆道的主要作用是________。
A.調(diào)節(jié)金屬液的液流和方向 B.補(bǔ)縮 C.擋渣
D.排氣
答案 C
61. （ ）熱芯盒一般在________℃以上的溫度條件下工作。
A.90 B.160 C.200
D.290
答案 C
62. （ ）離心鑄造的鑄件是在________的作用下結(jié)晶的。
A.離心力和壓力 B.壓力和重力 C.離心力 D.離心力和重力
答案 D
63. （ ）在下述三種油泵中，________的容積效率高。
A.齒輪泵 B.葉片泵 C.柱塞泵
D.離心泵
答案 C
64. （ ）對吸氣傾向的的銅合金，如紫銅、鉛青銅等，為有效地進(jìn)行氧化熔煉，覆蓋合金是________。
A.必須有 B.不應(yīng)有 C.無所謂
D.氧化亞銅
答案 C
65. （ ）用金屬型澆注鑄鐵件時(shí)，金屬型材料應(yīng)選用________。
A.灰鑄鐵 B.碳鋼 C.銅合金
D.鋁合金
答案 B
66. （ ）當(dāng)鑄件的高度超過冒口的有效補(bǔ)縮距離時(shí)，可采用加設(shè)________的方法，來消除鑄件中的軸線縮松。
A.冷鐵 B.補(bǔ)貼 C.冒口
D.拉筋
答案 B
67. （ ）電爐煉鋼時(shí)，還原渣有三種--白渣、電石渣和弱電石渣，________適于冶煉含碳量較高的鋼種。
A.白渣 B.電石渣 C.混合渣
D.弱電石渣
答案 B
68. （ ）坐標(biāo)模底板一般用于平均內(nèi)框尺寸大于________mm的砂箱。
A.300 B.550 C.750
D.1000
答案 C
69. （ ）產(chǎn)生化學(xué)粘砂的先決條件，是金屬表面的________。
A.氧化 B.粗糙度
C.缺陷 D.溫度
答案 A
70. （ ）拋砂機(jī)的工作是在________下，通過液壓傳動，使機(jī)械系統(tǒng)運(yùn)轉(zhuǎn)的。
A.手工搖動 B.氣壓控制 C.電氣控制
D.液壓控制
答案 C
71. （ ）適宜采用的發(fā)熱冒口形狀是________。
A.球形 B.圓柱形 C.長方形
D.腰圓形
答案 B
72. （ ）芯盒使用過程中允許的磨損量，其工作部分為________mm。
A.0.1～0.3 B.0.4～0.6 C.0.6～0.7
D.0.7～0.9
答案 B
73. （ ）在舂制細(xì)長的軸類砂芯時(shí)，工藝上為保證砂芯緊實(shí)度，要求舂制方向?yàn)榱Ⅳ�，在芯盒制作上�?yīng)該采用________方法。加強(qiáng)芯盒強(qiáng)度加強(qiáng)芯盒剛度 C.芯盒在高度方向分段
D.芯盒長度方向?qū)﹂_，其中一半按高度方向分段
答案 D
74. （ ）鑄件壁厚為δ，則拐角的熱節(jié)處模數(shù)大致為________。
A.δ/2 B.δ
C.2δ D.4δ
答案 B
75. （ ）沖天爐熔煉過程中，金屬液含碳過高時(shí)，常加入一定量的________爐料，以調(diào)整其含碳量。
A.焦炭 B.生鐵 C.廢鋼
D.鐵合金
答案 C
76. （ ）用機(jī)械加工方法制造模樣時(shí)，一般采用________表示起模斜度。
A.寬度a B.角度α C.百分比 D.比例式
答案 B
77. （ ）灰鑄鐵件消除鑄造應(yīng)力的人工時(shí)效的溫度一般為________。
A.250～300℃ B.350～450℃ C.400～550℃ D.550～600℃
答案 D
78. （ ）設(shè)置鑄件拉肋的目的是防止鑄件在凝固冷卻過程中發(fā)生變形，拉肋厚度一般為拉肋處鑄件厚度的________。
A.10％～30％ B.20％～40％ C.40％～60％ D.80％～100％
答案 C
79. （ ）砂型鑄造下普通灰鑄鐵的鑄造自由收縮率為________。
A.1.2％～1.4％ B.1.6％～2.0％ C.0.8％～1.0％ D.1.0％～1.2％
答案 C
80. （ ）零件上有幾個(gè)不需要加工的表面，應(yīng)選擇其中________表面作為粗基準(zhǔn)。
A.表面粗糙度小的 B.與加工表面相互位置精度高的 C.面積足夠大的
D.任意一個(gè)
答案 B
81. （ ）磷銅的加入量一般為錫青銅銅液重量地________。
A.0.05％～0.10％ B.0.5％～0.8％ C.0.2％～0.4％ D.0.7％～0.9％
答案 C
82. （ ）要消除鑄件的晶內(nèi)偏析，有效的熱處理糾正措施是________。
A.淬火 B.調(diào)質(zhì) C.高溫回火
D.擴(kuò)散退火
答案 D
83. （ ）鑄件收縮率主要決定于________。
A.合金的自由線收縮率 B.鑄型的剛度 C.鑄件的尺寸大小 D.鑄件的幾何形狀
答案 A
84. （ ）在審查鑄件澆注成形的可能性時(shí)，必須依據(jù)________。
A.鑄件的復(fù)雜程度 B.鑄件的澆注溫度和鑄型冷卻條件 C.鑄件的合金材料和小壁厚 D.鑄件的尺寸大小
答案 C
85. （ ）型砂用水玻璃的模數(shù)，一般控制在________范圍，過高、過低都有問題。
A.1.2～1.6 B.1.6～2.0 C.2.2～2.6
D.2.8～3.0
答案 C
86. （ ）組成合金的各組元，在固態(tài)下，既不能互相溶解又不能形成化合物，這樣的形態(tài)稱為________。
A.間隙固溶體 B.置換固溶體 C.機(jī)械混合物
D.多晶體
答案 C
87. （ ）金屬的________，鑄件產(chǎn)生縮松的傾向性也越大。
A.結(jié)晶溫度范圍越大 B.結(jié)晶溫度范圍越小 C.澆注溫度越低 D.澆注速度越慢
答案 A
88. （ ）工藝上設(shè)計(jì)特殊定位芯頭的目的在于________。
A.便于合型時(shí)通氣、壓芯 B.有利于提高砂芯緊實(shí)度 C.防止下芯后砂芯轉(zhuǎn)動
D.加強(qiáng)砂芯的強(qiáng)度和剛度
答案 C
89. （ ）錫青銅結(jié)晶溫度范圍寬，易產(chǎn)生縮松缺陷，氧化傾向較小。所以，對于大型長套類錫青銅鑄件，宜采用________。
A.蛇形直澆道 B.雨淋式澆口 C.壓邊澆口 D.底注開放式澆口
答案 B
90. （ ）中頻感應(yīng)電爐可以熔化________。
A.鐵 B.銅、鋁 C.鋼、銅、鐵
D.鋼、鐵
答案 C
91. （ ）________探傷是用來檢驗(yàn)鑄件表面和接近表面缺陷的方法。
A.磁紛 B.X射線 C.γ射線 D.超聲
答案 A
92. （ ）熔化鋁合金，當(dāng)溫度低于________，鋁和空氣中水蒸汽接觸產(chǎn)生2Al+6H2O→2Al(OH)3+3H2反應(yīng)。
A.100℃ B.250℃ C.300℃ D.600℃
答案 B
93. （ ）浮動式多觸頭壓頭，是屬于________造型機(jī)的緊實(shí)部件。
A.壓實(shí) B.射壓 C.微震
D.高壓
答案 D
94. （ ）用于________目的的錫青銅鑄件，一般都不進(jìn)行熱處理。
A.耐壓 B.抗磨 C.耐蝕
D.耐高溫
答案 B
95. （ ）目前鑄造車間用得多的混砂機(jī)為________。
A.擺輪式混砂機(jī) B.滾筒式混砂機(jī) C.碾輪式混砂機(jī)
D.連續(xù)式
答案 C

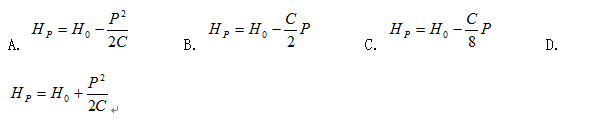

96. （ ）計(jì)算平均壓力頭HP的公式是________。
答案 A
97. （ ）機(jī)械加工時(shí)，常采用________加工來保證模樣與模底板上定位孔的一致，從而達(dá)到單面模板上下模樣的對位。
A.坐標(biāo)鏜孔 B.鉆鉸孔 C.配鉆鉸孔
D.銑孔
答案 C
98. （ ）一般緊實(shí)的型芯，其型砂堆積密度為________g/cm3。
A.0.6～1.06 B.1.55～1.7 C.1.8～1.9
D.1.95～2.05
答案 B
99. （ ）某鑄件采用澆注系統(tǒng)各組元為F內(nèi)：F橫：F直＝1:1.2:1.4的比例關(guān)系，如F內(nèi)為11cm2時(shí)，則F橫為________cm2。
A.13.2 B.14.2 C.12.2
D.15.2
答案 A
100.
（ ）采用骨架模造型的一個(gè)突出特點(diǎn)是________，因而兩者比較吻合，所以澆出鑄件的壁厚比較均勻。
A.砂型和砂芯同時(shí)形成 B.砂芯比砂型先形成 C.砂型比砂芯先形成 D.型、芯緊實(shí)度比較高
答案 A
101.
（ ）鐵水過熱溫度過高，或高溫保留時(shí)間過長，使組織中出現(xiàn)________。
A.晶間石墨和自由滲碳體 B.晶間石墨 C.自由滲碳體
D.二次滲碳體
答案 A
102.
（ ）在金屬液的熔煉過程中盡量減少有害元素和非金屬夾雜物，可有效減少________缺陷。
A.裂紋 B.砂眼 C.縮松
D.粘砂
答案 A
103.
（ ）硬砂床與軟砂床在制作時(shí)結(jié)構(gòu)上的區(qū)別，在于硬砂床增加了________，并仔細(xì)舂實(shí)。
A.紅磚 B.鋼軌 C.焦炭
D.鐵板
答案 C
104.
（ ）室式烘干爐是周期作業(yè)式烘干爐的一種，近年來為了加強(qiáng)爐壁保溫、節(jié)約能源，以下工廠采用________構(gòu)筑爐壁。
A.硅酸鋁耐火纖維 B.泡沫塑料 C.空心珠粒加水玻璃混合料 D.空心預(yù)熱硅磚
答案 A
105.
（ ）澆注位置的選擇，主要是以保證________為出發(fā)點(diǎn)。
A.簡化工藝 B.提高勞動生產(chǎn)率 C.鑄件質(zhì)量
D.操作簡便
答案 C
106.
（ ）陶瓷型可以冷澆，也可以熱澆，________的鑄件，一般是熱澆。
A.合金流動性差 B.形狀復(fù)雜 C.力學(xué)性能要求高 D.防止脫碳
答案 B
107.
（ ）有一個(gè)孔，圖樣要求表面粗糙度為Ra0.8μm，可采取________方法加工。
A.車削 B.鏜孔 C.鉸孔
D.銑削
答案 C
108.

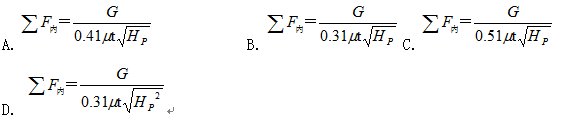

（ ）確定內(nèi)澆道橫截面積的公式是________。
答案 B
109.
（ ）有一灰鑄鐵件的毛重為900kg，它的澆注時(shí)間為48s，平均壓力頭為60cm，若取阻力系數(shù)μ為0.48，則它的內(nèi)澆道總面積為________cm2。
A.16 B.20 C.25
D.30
答案 A
110.
（ ）根據(jù)砂芯在鑄型中的安放位置，芯頭可以分為________兩類。
A.特殊定位芯頭和普通芯頭 B.懸臂芯頭和垂直芯頭 C.垂直芯頭和水平芯頭
D.水平芯頭和懸臂芯頭
答案 C
111.
（ ）環(huán)氧樹脂塑料模的常用硬化劑為________。
A.無水乙二胺 B.硫酸胺 C.聚酰胺
D.鄰苯二甲酸二丁酯
答案 A
112.
（ ）高壓緊實(shí)型芯的比壓，通常不超過________MPa。
A.0.9 B.1.4 C.2.0
D.2.5
答案 D
113.
（ ）某一鑄件高度為500mm，上型總高度為400mm，采用頂注式澆注，其平均壓力頭高度Hp為________cm。
A.65 B.36 C.40
D.50
答案 C
114.
（ ）大、中型鑄件采用旋轉(zhuǎn)刮板造型時(shí)，其鑄件尺寸精度，有時(shí)比實(shí)樣模造型要高，這是由于大型實(shí)樣模________的原因。
A.變形量大 B.制模尺寸誤差大 C.起模斜度太小
D.結(jié)構(gòu)不合理
答案 A
115.
（ ）兩半合鑄帶割口的半齒圈，采用旋轉(zhuǎn)刮板造型方法，制造上、下型時(shí)，方便、合用的工具是________。
A.一個(gè)普通軸杠、一個(gè)軸座，根據(jù)兩個(gè)半齒圈中心距，移動位置 B.一個(gè)普通軸杠、一個(gè)距離為中心距的兩孔軸座，移動軸杠 C.偏心軸杠
D.二個(gè)普通軸杠、一個(gè)兩孔軸座
答案 C
116.
（ ）氣流烘砂就是在吸送式氣力輸送設(shè)備中，通過溫度約________的熱空氣，使砂粒表面水分蒸發(fā)而烘干。
A.100～200℃ B.200～300℃ C.300～400℃ D.400～500℃
答案 D
117.
（ ）鑄鐵中碳當(dāng)量為________成分時(shí)，流動性高。
A.過共晶 B.共晶 C.亞共晶
D.共析
答案 B
118.
（ ）對開式芯盒定位銷與定位銷套的配合用________。
A.過盈配合 B.過渡配合 C.間隙配合
D.任意配合
答案 C
119.
（ ）熔模鑄造使用的水玻璃粘結(jié)劑模數(shù)應(yīng)控制在________之間。
A.2.2～2.5 B.2.5～3.0 C.3.0～3.5
D.3.5～4.0
答案 C
120.
（ ）鑄鐵件高溫石墨化退火，溫度一般為________。
A.550～650℃ B.650～700℃ C.900～960℃
D.960℃以上
答案 C
121.
（ ）地坑造型一般用________緊固鑄型。
A.箱卡 B.鎖箱耳 C.壓鐵
D.焊接方式
答案 C
122.
（ ）淬火加高溫回火處理，稱為________。
A.調(diào)質(zhì)處理 B.變質(zhì)處理 C.孕育處理
D.球化處理
答案 A
123.
（ ）生產(chǎn)中使用廣泛的造型原砂是________。
A.硅砂 B.石灰石砂 C.鉻鐵礦砂
D.鎂砂
答案 A
124.
（ ）采用熱水脫蠟法熔失水玻璃蠟基模料，在熱水中加入硼酸的目的是為了防止型殼出現(xiàn)________。
A.粉化現(xiàn)象 B.硬化現(xiàn)象 C.皂化現(xiàn)象
D.裂縫
答案 C
125.
（ ）鑄鐵件濕型面砂加入煤粉的主要作用是________。
A.增加透氣性 B.防粘砂 C.提高濕強(qiáng)度
D.防粘模
答案 B
126.
（ ）為了提高干型砂的退讓性，可在混砂時(shí)加入________。
A.木屑 B.滑石粉 C.煤粉
D.焦炭粉
答案 A
127.
（ ）設(shè)計(jì)冒口時(shí)，在相同體積情況下，應(yīng)盡量使冒口的散熱表面積小，這樣________，冒口補(bǔ)縮效果好。
A.散熱慢，凝固時(shí)間長 B.散熱快，凝固時(shí)間長 C.散熱慢，凝固時(shí)間短 D.散熱快，凝固時(shí)間短
答案 A
128.
（ ）熔模鑄造組合模組和熔出模樣之間的工藝過程是________。
A.壓制蠟?zāi)?nbsp; B.制造型殼 C.脫蠟
D.焙燒型殼
答案 B
129.
（ ）鑄件內(nèi)部質(zhì)量好的鑄造方法是________。
A.砂型鑄造 B.熔模鑄造 C.陶瓷型鑄造
D.金屬型鑄造
答案 D
130.
（ ）澆注時(shí)，上砂型所受各力中，方向向下的力是________。
A.F型 B.F芯 C.上型重力
D.澆注時(shí)產(chǎn)生的動壓力
答案 C
131.
（ ）冒口有效補(bǔ)縮距離等于________。
A.冒口區(qū)加中間區(qū) B.中間區(qū)加末端區(qū) C.冒口區(qū)加末端區(qū) D.冒口區(qū)加中間區(qū)加末端區(qū)
答案 C
132.
（ ）出現(xiàn)在同一爐金屬液澆注的鑄件中的氣孔往往是________氣孔。
A.析出性 B.侵入性 C.反應(yīng)性
D.混合性
答案 A
133.
（ ）金屬型鑄造中，各種金屬型在使用前必須預(yù)熱，預(yù)熱溫度一般為________。
A.100～200℃ B.200～300℃ C.300～350℃ D.350～400℃
答案 B
134.
（ ）當(dāng)工件旋轉(zhuǎn)時(shí)，若車刀刀尖軌跡是直線，該直線與工件軸線成一定角度，則形成________。
A.圓錐面 B.平面 C.圓柱面
D.球面
答案 A
135.
（ ）鐵碳合金相圖中的________點(diǎn)為共析點(diǎn)。
A.S B.C C.E
D.G
答案 A
136.
（ ）在電弧爐煉鋼過程中，加入礦石使鋼液沸騰除氣、除夾雜物的階段叫________。
A.熔化期 B.氧化期 C.還原期
D.過熱期
答案 B
137.
（ ）尺寸大、壁厚的鑄鋼件和合金鋼件可選用________配制干型砂，以防粘砂。
A.石英砂 B.特種原砂 C.粗粒砂
D.石灰石砂
答案 B
138.
（ ）金屬在熔煉過程過分氧化，鑄件容易產(chǎn)生________氣孔。
A.析出性 B.侵入性 C.反應(yīng)性
D.混合性
答案 A
139.
（ ）刀具作旋轉(zhuǎn)運(yùn)動，工件或刀具作進(jìn)給運(yùn)動的切削加工方法是________。
A.車削 B.鏜削 C.刨削
D.磨削
答案 B
140.
（ ）鎂砂粉常用于________鑄件砂型涂料中的耐火填料。
A.合金鋼 B.碳鋼 C.高錳鋼
D.灰鑄鐵
答案 C
141.
（ ）低熔點(diǎn)模料多采用________脫蠟。
A.熱水 B.熱蒸汽 C.溶劑
D.加熱爐
答案 A
142. （ ）烘干澆包及澆注工具，有利于產(chǎn)生________氣孔。
A.析出性 B.侵入性
C.反應(yīng)性 D.混合性
答案 A
143. （ ）鐵碳合金相圖中________線為共晶轉(zhuǎn)變線。
A.PS B.GS C.EF
D.SE
答案 C
144.
（ ）細(xì)長的直立砂芯，上芯頭比下芯頭________，上芯頭斜度比下芯頭大。
A.長 B.短 C.大
D.小
答案 B
145.
（ ）只適合澆注非鐵合金鑄件的特種鑄造方法是________。
A.砂型鑄造 B.熔模鑄造 C.陶瓷型鑄造
D.壓力鑄造
答案 D
146.
（ ）使灰鑄鐵中的滲碳體分解為奧氏體加石墨，應(yīng)采用________熱處理工藝。
A.低溫石墨化退火 B.高溫石墨化退火 C.人工時(shí)效 D.正火
答案 B
147.
（ ）灰鑄鐵牌號“HT250”中的數(shù)字是表示小________強(qiáng)度值。
A.抗拉 B.抗壓 C.屈服
D.抗彎
答案 A
148.
（ ）鑄件產(chǎn)生夾砂結(jié)疤缺陷的主要原因是在型腔內(nèi)形成________砂層。
A.低濕度低強(qiáng)度 B.低濕度高強(qiáng)度 C.高濕度高強(qiáng)度 D.高濕度低強(qiáng)度
答案 C
149.
（ ）澆注系統(tǒng)斷面尺寸過大，消耗金屬量多，澆注速度快，可能引起________等缺陷。
A.沖砂 B.帶入熔渣和氣體 C.產(chǎn)生氣孔、渣眼 D.以上三種
答案 D
150.
（ ）鑄件的凝固方式主要取決于________。
A.合金凝固區(qū)域的寬度 B.金屬液的溫度 C.澆注系統(tǒng)設(shè)計(jì) D.冒口設(shè)計(jì)
答案 A
151.
（ ）大中型鑄件因模樣高大，型腔深，拔模斜度又不允許過大，如高大的箱體類鑄件可采用________。
A.漏模造型 B.活砂造型 C.劈模造型
D.劈箱造型
答案 C
152.
（ ）鑄鋼件進(jìn)行退火處理的主要目的是________。
A.消除鑄造應(yīng)力 B.細(xì)化晶粒 C.改善切削加工性能 D.消除偏析
答案 A
153.
（ ）將熔融金屬在高壓下高速充型，并在壓力下凝固的鑄造方法，簡稱________。
A.金屬型鑄造 B.熔模鑄造 C.壓力鑄造
D.陶瓷型鑄造
答案 C
154.
（ ）壓力鑄造的兩大特點(diǎn)是________。
A.高溫高壓 B.高壓高速 C.高溫高速
D.低溫高壓
答案 B
155.
（ ）大型鑄造齒輪常采用________造型方法。
A.疊箱 B.劈箱 C.車板
D.實(shí)模
答案 C
156.
（ ）可以采用較低澆注溫度的鑄造方法是________。
A.熔模鑄造 B.金屬型鑄造 C.壓力鑄造
D.陶瓷型鑄造
答案 C
157.
（ ）將工件加熱到一定溫度，保溫后在空氣中冷卻的熱處理方法為________。
A.退火 B.回火 C.正火
D.淬火
答案 C
158.
（ ）灰鑄鐵常采用________作涂料中的耐火填料。
A.剛玉粉 B.硅石粉 C.石墨粉
D.鋯英粉
答案 C
159.
（ ）用易熔材料制成模樣，在模樣上包裹若干層耐火涂料，制成型殼，熔出模樣后經(jīng)高溫焙燒即可澆注的鑄造方法稱為________。
A.金屬型鑄造 B.殼型鑄造 C.陶瓷型鑄造
D.熔模鑄造
答案 D
160.
（ ）工件作旋轉(zhuǎn)運(yùn)動，刀具作進(jìn)給運(yùn)動的切削加工方法是________。
A.車削 B.銑削 C.磨削
D.刨削
答案 A
161.
（ ）鑄件同時(shí)凝固的優(yōu)點(diǎn)是________。
A.各部分冷卻均勻，熱應(yīng)力小，不易變形和產(chǎn)生裂紋 B.各部分冷卻不均勻，熱應(yīng)力小，不易產(chǎn)生氣孔 C.各部分冷卻均勻，熱應(yīng)力大，不易變形 D.各部分冷卻不均勻，熱應(yīng)力大，不易產(chǎn)生裂紋
答案 A
162. （ ）鑄型中凸起的砂塊在下型上，叫________。
A.吊砂 B.自帶砂芯
C.活砂 D.普通砂芯
答案 B
163.
（ ）碳溶于α-Fe中的間隙固溶體叫________。
A.鐵素體 B.珠光體 C.奧氏體
D.滲碳體
答案 A
164.
（ ）下列探傷方法中，探測厚度大的是________。
A.磁紛探傷 B.射線探傷 C.超聲波探傷
D.著色探傷
答案 C
165.
（ ）熔模鑄造工藝過程中，當(dāng)型殼硬化后焙燒型殼前還應(yīng)進(jìn)行________。
A.壓制熔模 B.組合模組 C.脫模
D.模組脫脂
答案 C
166.
（ ）碳質(zhì)量分?jǐn)?shù)大的是________。
A.鐵素體 B.珠光體 C.奧氏體
D.滲碳體
答案 D
167.
（ ）下列鑄造方法中，鑄件精度等級可以達(dá)到高的是________鑄造方法。
A.金屬型 B.熔模 C.壓力
D.陶瓷型
答案 D
168.
（ ）壓鐵應(yīng)對稱壓住砂型，并壓在________上。
A.箱帶或箱邊 B.冒口 C.澆口
D.通氣孔
答案 A
169.
（ ）對爐料進(jìn)行烘干和除銹處理，能防止產(chǎn)生________氣孔。
A.析出性 B.侵入性 C.反應(yīng)性
D.混合性
答案 A
170.
（ ）澆注系統(tǒng)斷面尺寸太小，澆注時(shí)間長，可能產(chǎn)生________及氧化嚴(yán)重等缺陷。
A.澆不足 B.冷隔 C.夾砂
D.以上三種
答案 D
171.
（ ）磁紛探傷能發(fā)現(xiàn)鑄件________的微小缺陷。
A.表面 B.近表面 C.內(nèi)部較深
D.表面或近表面
答案 D
172.
（ ）使抬型力減小的因素是________。
A.加高澆口杯 B.設(shè)置明冒口 C.設(shè)置暗冒口 D.增大金屬液密度
答案 B
173.
（ ）氧化法電弧爐煉鋼常用的________有錳鐵、硅鐵、鋁及焦炭等。
A.氧化劑 B.還原劑 C.增碳劑
D.造渣劑
答案 B
174. （ ）將工件加熱到一定溫度，保溫后在緩慢冷卻的工藝操作叫________。
A.退火 B.回火
C.正火 D.淬火
答案 A
175.
（ ）為增加冒口的補(bǔ)縮效果，沿冒口補(bǔ)縮距離，向著冒口，鑄件斷面逐漸增厚的多余金屬稱為________。
A.工藝補(bǔ)正量 B.加工余量 C.補(bǔ)貼
D.冷鐵
答案 C
176.
（ ）使用水玻璃砂型澆注鑄鐵件容易產(chǎn)生________缺陷。
A.機(jī)械粘砂 B.化學(xué)粘砂 C.夾砂結(jié)疤
D.皺皮
答案 B
177.
（ ）由于金屬型沒有退讓性，鑄件在型中停留時(shí)間過長，易產(chǎn)生________。
A.變形 B.裂紋 C.氣孔
D.縮孔
答案 B
178.
（ ）非磁性材料的表面裂紋多采用________方法檢驗(yàn)。
A.磁紛探傷 B.著色探傷 C.射線探傷
D.超聲波探傷
答案 B
179.
（ ）石蠟基模料廣泛使用________作分型劑。
A.松節(jié)油 B.蓖麻油 C.酒精
D.石墨粉
答案 B
您的位置：
唐山創(chuàng)元教育咨詢有限公司 電話：400-660-5933 地址：唐山市高新區(qū)建設(shè)北路170號冀東新聞中心9層 合作網(wǎng)站:
